一、項目背景
1.1 行業變革驅動
當前，全球能源行業正經歷深刻的數字化轉型。石油石化作為國民經濟支柱產業，其儲運環節的安全與效率直接影響國家能源安全。國家應急管理部、工信部相繼發布《“工業互聯網+危化安全生產”試點建設方案》、《危險化學品企業安全風險智能化管控平臺建設指南》，明確提出：
2025年底前，重大危險源企業全面建成安全風險智能化管控平臺
實現關鍵數據自動采集、異常狀態自動預警、危險作業在線監管
推動從“被動防范”向“主動防控”轉變
1.2 智慧油庫的戰略定位
油庫作為連接煉化與銷售終端的核心樞紐，其智能化水平直接決定供應鏈的整體效能。建設智慧油庫，不僅是落實國家政策的必然要求，更是企業降本增效、提升核心競爭力的戰略選擇。
二、現狀及痛點分析
經過對多個在役油庫的深入調研，當前油庫運營普遍面臨以下五大核心痛點：
痛點維度 | 具體表現 | 風險后果 |
信息孤島嚴重 | 罐區PLC、發油系統、安防系統、消防系統獨立運行，數據互不相通，中控室需部署多臺操作站 | 無法形成全局視圖，應急指揮時信息碎片化，決策滯后 |
設備運維被動 | 關鍵機泵、閥門依賴人工巡檢和定期維修，缺乏狀態監測 | 突發故障導致非計劃停機，維修成本高，設備壽命縮短 |
安全預警滯后 | 氣體泄漏、人員闖入等依賴值班員盯屏發現，報警后需人工查找攝像頭確認 | 錯過最佳處置時機，小隱患可能演變為大事故 |
異構設備接入難 | 庫區儀表品牌繁雜（羅斯蒙特、橫河、E+H、國產等），協議多樣（HART、Modbus、Profibus PA） | 新改擴建時設備接入周期長，集成成本高 |
數據價值未挖掘 | 海量歷史數據僅用于事后查詢，缺乏深度分析和預測能力 | 無法為優化調度、預防性維護提供決策支持 |
三、方案概述與建設目標
3.1 方案概述
本方案構建“端-邊-云-用”一體化的智慧油庫監控體系，通過全要素數據采集、邊緣智能計算和統一平臺管控，實現油庫生產、安全、設備、安防的全域感知與智能協同。
方案涵蓋以下子系統：
罐區儲運監控系統
安全與應急聯動系統
設備健康管理系統
發油作業與車輛管理系統
數字孿生可視化平臺
3.2 建設目標
目標維度 | 量化指標 |
數據全面感知 | 關鍵工藝參數采集率100%，設備狀態在線率95%以上 |
預警實時高效 | 異常報警響應時間≤3秒，關鍵聯鎖本地執行時間≤100ms |
運維智能精準 | 預測性維護比例提升50%，非計劃停機時間降低30% |
管控一體協同 | 生產、安全、設備、安防系統100%打通，統一平臺管控 |
本質安全提升 | 重大危險源監控覆蓋率100%，應急聯動響應時間縮短80% |
四、系統總體架構
4.1 架構設計原則
可靠性優先：關鍵節點冗余設計，支持斷網續傳，確保數據不丟失
開放兼容：支持標準工業協議和物聯網協議，方便未來擴展
邊緣智能：數據在靠近源頭處處理，降低網絡負擔，提升響應速度
安全可信：從設備到平臺全鏈路加密，滿足等保2.0要求

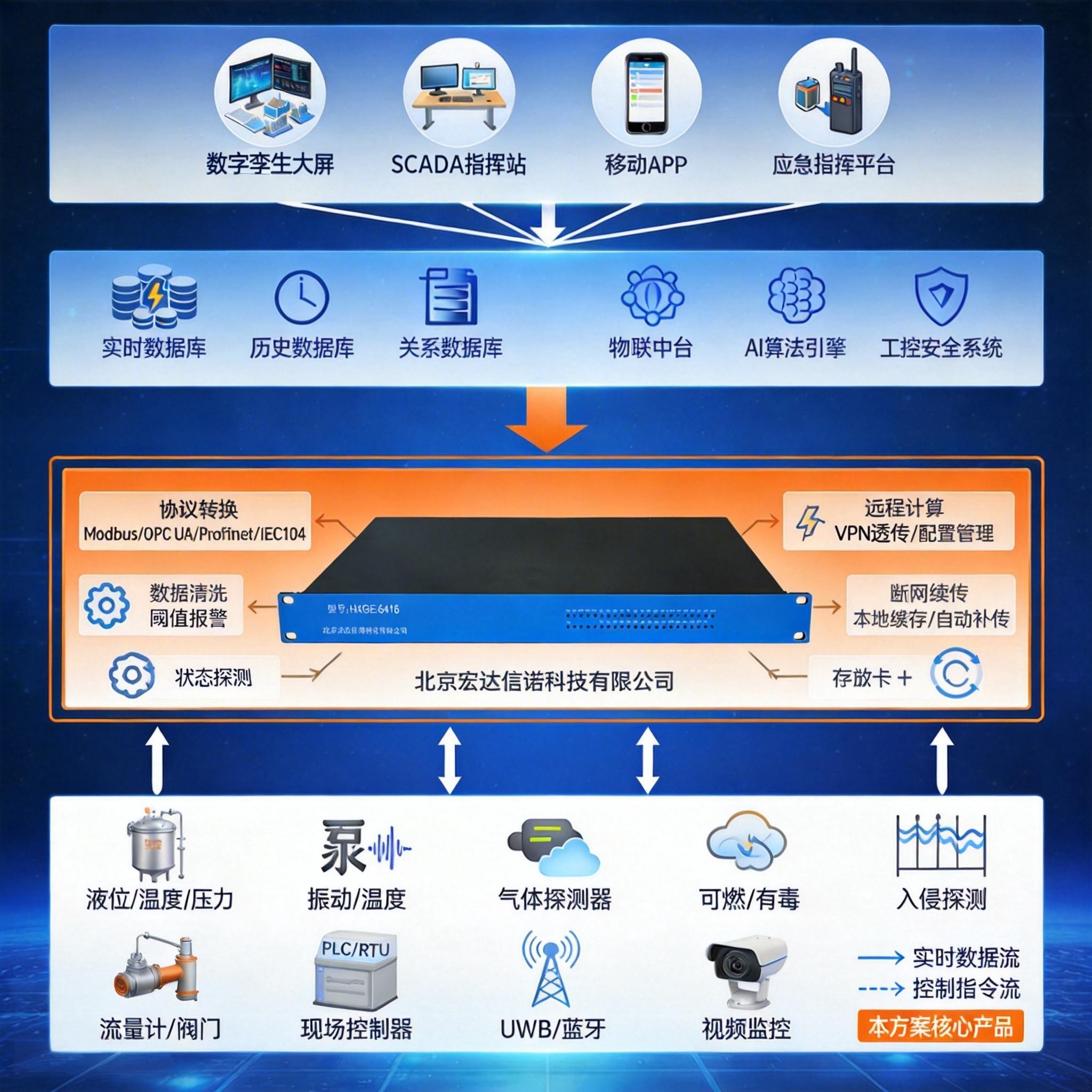

4.2 系統架構圖
4.3 架構說明
現場設備感知層：各類傳感器、儀表、執行機構、安防設備，構成油庫的“五官”
邊緣采集層：宏達信諾工業通信網關作為“神經末梢”，負責數據采集、協議轉換和本地決策
平臺數據服務層：各類數據庫和算法引擎構成“大腦”，進行數據存儲、分析和挖掘
終端應用展示層：各類人機交互界面，實現業務閉環和可視化管理
五、詳細設計方案
5.1 罐區儲運監控系統
5.1.1 監控對象
儲罐液位、溫度、壓力、多點平均溫度
罐根閥狀態（開關到位、閥位反饋）
輸油泵啟停、電流、振動、溫度
管線流量、壓力
5.1.2 實現方式
在罐區現場防爆接線箱內安裝宏達信諾工業通信網關：
信號類型 | 接入方式 | 數據用途 |
雷達液位計（4-20mA+HART） | 網關AI模塊+HART解調 | 實時液位監控、儀表自診斷 |
多點溫度傳感器（Pt100/RS485） | 網關RS485 Modbus RTU | 罐內溫度分布、平均溫度計算 |
罐區PLC（閥門/泵狀態） | 網關以太網 Modbus TCP | 設備狀態監視、遠程控制 |
壓力變送器（4-20mA） | 網關AI模塊 | 管線壓力監測、泄漏預警 |
5.1.3 邊緣計算邏輯
在網關內置腳本中配置：
液位變化率算法：當液位變化率超過正常收發油閾值（如>0.5m/h）時，觸發“疑似泄漏”預警，本地輸出DO信號啟動聲光報警器，同時上傳平臺聯動視頻復核
高低液位聯鎖：液位達到高高報警值（如95%）時，網關直接輸出開關量至緊急切斷閥，實現毫秒級關斷，確保本質安全
儀表漂移檢測：對比同罐區雙液位計讀數，當偏差>3%時自動報警，提示儀表校驗
5.2 安全與應急聯動系統
5.2.1 監控對象
可燃氣體濃度（LEL%）
有毒氣體濃度（ppm）
火焰探測器狀態
周界入侵報警
人員位置與軌跡
5.2.2 實現方式
設備類型 | 接入方式 | 聯動邏輯 |
可燃氣體探測器（4-20mA） | 網關AI模塊 | 濃度超閾值→平臺彈窗+視頻復核+應急廣播 |
周界震動光纖主機（RS485） | 網關RS485 Modbus | 入侵報警→對應區域燈光聯動+攝像機追蹤 |
UWB定位基站（以太網） | 網關以太網 | 人員進入電子圍欄→語音提示+管理端報警 |
防爆球機（ONVIF/RTSP） | 接入平臺，網關觸發聯動 | 報警觸發→攝像機預置位調用 |
5.2.3 典型場景
場景一：泄漏監測與應急
罐區可燃氣體探測器檢測到濃度達到20%LEL
網關采集數據并上傳平臺
平臺自動調用對應區域球機，畫面彈窗至中控大屏
系統自動開啟事故區域噴淋（通過DO輸出）
值班員確認后啟動全站應急廣播，組織疏散
場景二：人員闖入預警
周界震動光纖檢測到異常振動
網關識別報警類型（車輛/人員/誤報）
確認為人員闖入后，開啟對應區域探照燈
球機自動追蹤闖入目標，錄像存儲
中控室聲光報警，提示值班員處置
5.3 設備健康管理系統
5.3.1 監控對象
輸油泵、消防泵、壓縮機、空壓機
關鍵閥門執行機構
變壓器、UPS電源
5.3.2 實現方式
在關鍵機泵本體加裝無線振動溫度傳感器：
監測參數 | 分析算法 | 診斷結論 |
振動速度有效值（mm/s） | ISO 10816標準比對 | 設備整體振動評級（A/B/C/D級） |
加速度包絡值（gE） | 包絡解調+FFT | 軸承早期故障、潤滑不良 |
溫度趨勢（℃） | 溫升速率分析 | 冷卻不良、摩擦過熱 |
運行時長（小時） | 累計計時+趨勢 | 保養周期提醒、壽命預測 |
5.3.3 邊緣計算
宏達信諾網關具備本地頻譜分析能力，內置高效振動分析算法，僅上傳特征值和報警信息，減輕網絡傳輸壓力。當振動值超過ISO 10846 C級標準時，自動生成“預警工單”推送至維修人員手機APP。
5.4 發油作業與車輛管理系統
5.4.1 監控對象
質量流量計瞬時/累積流量
電液閥開度/狀態
靜電接地夾狀態
溢流開關狀態
車輛識別與定位
5.4.2 實現方式
發油島配置宏達信諾網關和RTU模塊，實現：
功能模塊 | 實現方式 | 控制邏輯 |
定量裝車 | 網關讀取流量計脈沖/Modbus數據，PID控制閥門 | 讀卡→設定量→自動啟泵→精準關閥→打印小票 |
安全聯鎖 | 接地夾、溢流開關接入網關DI | 任一條件不滿足→禁止發油或立即停止 |
車輛管理 | RFID/車牌識別→讀取車輛信息 | 核對介質、核對靜電時間、記錄裝車數據 |
在途監控 | 車載終端（GPS/4G）接入平臺 | 實時軌跡、異常停靠報警、電子圍欄 |
5.4.3 特殊場景處理
斷電恢復：網關內置超級電容，斷電瞬間保存當前發油量，恢復供電后繼續完成剩余量
批量切換：支持多品種油品一鍵切換，網關自動調整PID參數適應不同介質特性
5.5 數字孿生可視化平臺
5.5.1 平臺功能
三維建模：對庫區建筑、儲罐、管線進行1:1激光掃描建模
數據映射：將實時數據（液位、溫度、壓力）動態映射至三維模型
報警可視化：報警點三維閃爍顯示，快速定位故障位置
趨勢分析：點擊任一設備，查看歷史趨勢和健康評分
應急推演：模擬泄漏擴散范圍，輔助應急指揮決策
5.5.2 與宏達信諾網關的數據交互
平臺通過OPC UA或MQTT協議從宏達信諾網關實時獲取數據，數據刷新頻率≤1秒。網關同時上傳設備診斷信息（如通信狀態、CPU負載、內存使用率），便于平臺對邊緣設備進行統一運維管理。
六、核心產品介紹——宏達信諾HXGE系列工業通信網關
6.1 產品定位
宏達信諾工業通信網關是專為工業現場設計的邊緣智能采集設備，具備強大的協議轉換能力、豐富的物理接口、工業級可靠性和本地計算能力，是連接物理世界與數字世界的核心樞紐。
6.2 核心功能優勢
功能 | 技術描述 | 應用價值 |
協議轉換 | 支持Modbus RTU/TCP、OPC UA、EtherNet/IP、IEC104、BACnet、CANopen、MQTT等上百種協議 | 打破數據孤島，實現不同廠商設備統一接入，降低集成成本 |
邊緣計算 | 支持本地腳本編程；支持定時任務、事件觸發、數據清洗、聚合運算 | 實時聯鎖控制，斷網可用；僅上傳有效數據，節省帶寬 |
遠程運維 | 支持VPN透傳、遠程桌面、配置備份與恢復、批量升級 | 工程師無需到場即可調試PLC，故障遠程診斷，降低運維成本80% |
斷網續傳 | 網絡中斷時自動存儲數據，恢復后按時間戳補傳 | 保證數據完整性，不丟失任何監測信息，滿足監管要求 |
安全加密 | 支持TLS1.2/1.3數據加密傳輸，支持OPC UA安全認證，支持VPN加密通道 | 滿足工控系統等保2.0安全防護要求 |
雙機熱備 | 支持主備網關冗余，主網關故障時自動切換 | 保障關鍵系統7×24小時不間斷運行 |
6.4 部署位置說明
罐區：每2-3個儲罐配置1臺網關，安裝在罐旁防爆接線箱內
泵房：每座泵房配置1臺冗余網關，采集所有機泵狀態
發油臺：每座發油島配置1臺網關，控制定量裝車
中控室：部署工業服務器，運行集中監控平臺
七、成功案例
某石化銷售公司XX油庫智慧化改造項目
7.1 項目概況
地點：浙江寧波
規模：庫容8萬立方米，共有儲罐12座，年周轉量80萬噸。
時間：2023年
7.2 痛點
庫區儀表品牌超過8種，通信協議互不兼容
原有PLC系統老舊，無法接入新增加的氣體探測器
人工巡檢強度大，每班次需2人耗時4小時完成全庫巡檢
發生過因閥門內漏未及時發現導致的混油事故
7.3 解決方案
部署宏達信諾工業通信網關18臺：
罐區網關12臺：采集液位、溫度、壓力數據
泵房網關2臺（冗余）：采集機泵振動、溫度、電流
發油臺網關4臺：控制8座發油島定量裝車
新建設備健康管理系統，對18臺關鍵機泵進行在線監測
搭建數字孿生平臺，實現全庫三維可視化
7.4 實施效果
指標 | 改造前 | 改造后 | 提升 |
數據采集率 | 65% | 99.5% | +34.5% |
巡檢人力 | 2人/班次 | 1人/班次（遠程確認） | 減少67% |
故障發現時間 | 平均4小時 | 實時預警 | 提前4小時以上 |
非計劃停機 | 年均3次 | 0次 | 減少100% |
混油事故 | 1次/年 | 0次 | 徹底杜絕 |
八、項目效益分析
基于上述智慧油庫監控體系的部署，通過對罐區、泵房、發油臺的全面感知與智能協同，本方案在提升安全性與運營效率的同時，為油庫帶來顯著的經濟回報和社會效益。以下以一座8萬立方米的典型油庫為例，對主要效益進行量化測算（數據僅供參考）。
8.1 經濟效益（數據僅供參考）
效益類型 | 計算依據 | 年度收益（以8萬立方油庫為例） |
減員增效 | 減少巡檢人員2人/班次，3班倒共6人，人均成本10萬元/年 | 60萬元 |
降低維修成本 | 預測性維護減少突發故障，備件更換成本降低30% | 25萬元 |
減少非計劃停機 | 年均減少3次發油中斷，每次損失20萬元 | 60萬元 |
節能降耗 | 優化泵啟停策略，減少空轉，電費降低8% | 15萬元 |
避免事故損失 | 消除混油、泄漏事故風險，按5年一次事故平均損失200萬元計 | 40萬元/年均 |
合計 | 200萬元/年 |
8.2 社會效益
維度 | 效益體現 |
本質安全提升 | 重大危險源24小時在線監測，自動聯鎖切斷，大幅降低火災爆炸風險，保障周邊社區安全 |
環境保護 | 泄漏實時預警，避免油品泄漏污染土壤和水源，踐行綠色發展理念 |
應急能力增強 | 應急聯動響應時間縮短80%，提升政府-企業協同應急能力 |
行業示范效應 | 作為智慧油庫標桿，可向區域內同類企業推廣經驗，帶動行業整體智能化水平提升 |
員工職業健康 | 減少人工高風險區域巡檢，降低職業傷害風險，改善工作環境 |
九、未來趨勢
面向未來，智慧油庫的建設將不再局限于單一的數據采集與控制，而是向著泛在感知、智能決策、虛實融合的方向演進。隨著5G、AI、數字孿生等技術的深度滲透，油庫運營模式正經歷從“被動響應”向“主動預防”、從“經驗驅動”向“數據驅動”的根本性變革。以下從技術演進、管理變革兩個維度，展望智慧油控的未來圖景。
9.1 技術演進方向
技術趨勢 | 應用展望 |
5G+邊緣計算深度融合 | 5G低時延特性與邊緣計算結合，實現更大范圍設備無線接入和實時控制，取代有線部署 |
AI視覺全面普及 | 視頻監控從“看得見”向“看得懂”進化，自動識別煙火、人員違規行為、設備跑冒滴漏 |
數字孿生+AI仿真 | 建立油庫全息數字模型，結合AI算法模擬事故擴散、優化應急路徑、輔助智能決策 |
自主巡檢機器人 | 防爆機器人與固定監控互補，實現高風險區域常態化自主巡檢 |
工業元宇宙 | 遠程專家通過AR眼鏡指導現場作業，實現人機協同 |
9.2 管理模式變革
從“被動響應”到“主動預防”：基于AI預測模型，提前發現潛在風險，實現零事故
從“經驗決策”到“數據驅動”：運營優化、投資決策依據大數據分析，提升科學性
從“單點智能”到“生態協同”：油庫與煉廠、管網、加油站數據互聯，實現供應鏈全局優化
在數字化浪潮與能源安全保障的雙重驅動下，油庫的智能化轉型已從“選擇題”變為“必答題”。本方案以“端-邊-云-用”一體化架構為基石，通過全要素感知、邊緣智能計算與數據驅動的管理革新，不僅實現了從罐區到發油臺的全域協同，更在減員增效、設備運維、安全防控等方面構建了可量化的價值閉環。面向未來，隨著5G、數字孿生、AI決策等技術的深度融合，油庫將逐步進化為具備自感知、自學習、自優化能力的智慧生命體。宏達信諾將持續以領先的工業邊緣智能技術為支撐，助力客戶在安全、高效、綠色的發展道路上，贏得數字化轉型的長期競爭力。
